TRP2856 Wieszak podnośnika 530–675mm

Zastosowanie:
Case IH
ciągniki Maxxum serii 5100: 5120, 5130, 5140, 5150;
ciągniki serii MX: MX80C, MX90C, MX100C, MX100, MX110, MX120, MX135.

McCormick
ciągniki serii MC: MC95, MC120, MC135;
ciągniki serii MTX: MTX120, MTX135.

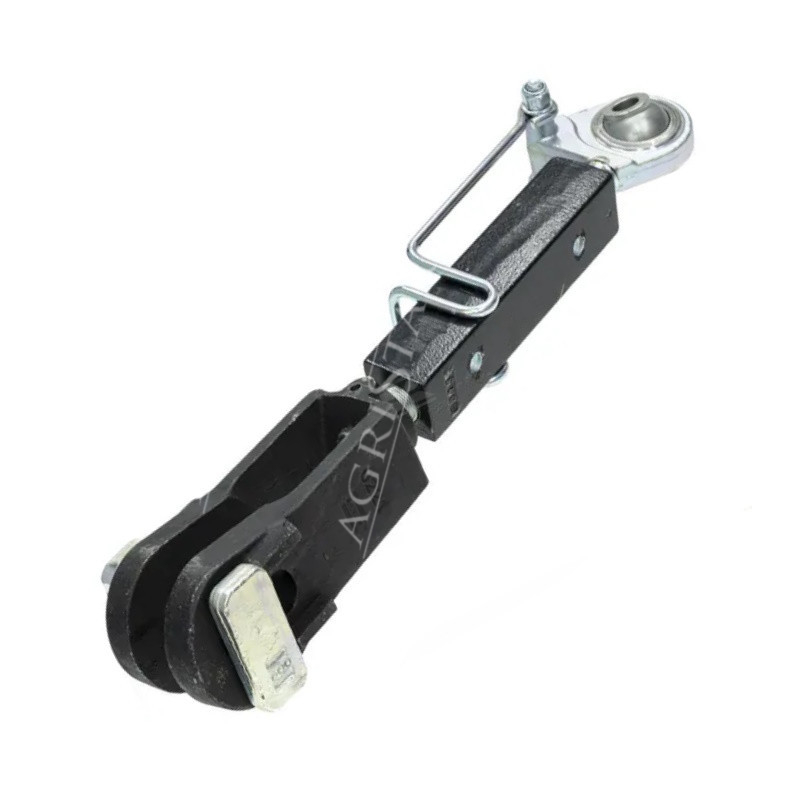

Wieszak tylnego trzypunktowego układu zawieszenia, przeznaczony do połączenia ramienia podnośnika z dolnym ramieniem TUZ. Regulacja długości umożliwia wypoziomowanie narzędzia. Dobór według numeru części i wymiarów posiadanego wieszaka; występują różne wykonania końcówek.

Wymiary oferowanego wykonania:

• Długość regulowana: 530–675 mm.
• Rozstaw wewnętrzny widełek: 38 mm.
• Średnica dolnego sworznia: 25 mm.
• Średnica otworu w górnej kuli: 20 mm.

Diagram katalogowy: Case IH MX100, dział 09-63 — wieszaki podnośnika. Kompletny wieszak 248785A4 obejmuje elementy oznaczone pozycjami 1–14 oraz 19 i 20; nie jest pojedynczym elementem oznaczonym numerem 6. Rysunek pokazuje budowę zespołu, a szczegóły wykonania należy porównać z wymiarami produktu.
